مدار فاصله سنج با الترا سونیک وatmega8

          mojtaba
            بازدید : 2719
          یکشنبه 22 دی 1392
           نظرات (0)


شکل. LCD هیئت مدیره و برنامه نویس اول متصل

ماژول سنسور التراسونیک وصل کنید.

با توجه به جدول زیر آورده شده اتصال ماژول سنسور التراسونیک با AVR برنامه نویس اول.

	سنسور	AVR برنامه نویس انجمن
	1 VCC	VCC
	2 تر و تمیز	PC0
	3 اکو	PC1
	4 GND	GND

شکل. فوق العاده قدرت خروجی

رایت برنامه

دانلود برنامه های آماده ساخته شده در زیر آورده شده و رایت آن را به هیئت مدیره توسعه دهید.

HC-SR04 التراسونیک نسخه ی نمایشی سنسور.

برای سوزاندن این برنامه شما نیاز به یک برنامه نویس USB AVR زیر نشان داده شده. این کمک خواهد کرد که برنامه انتقال از PC خود را به هیئت مدیره توسعه دهید.

شکل. تست HC-SR04

شکل. تست HC-SR04

نموداری

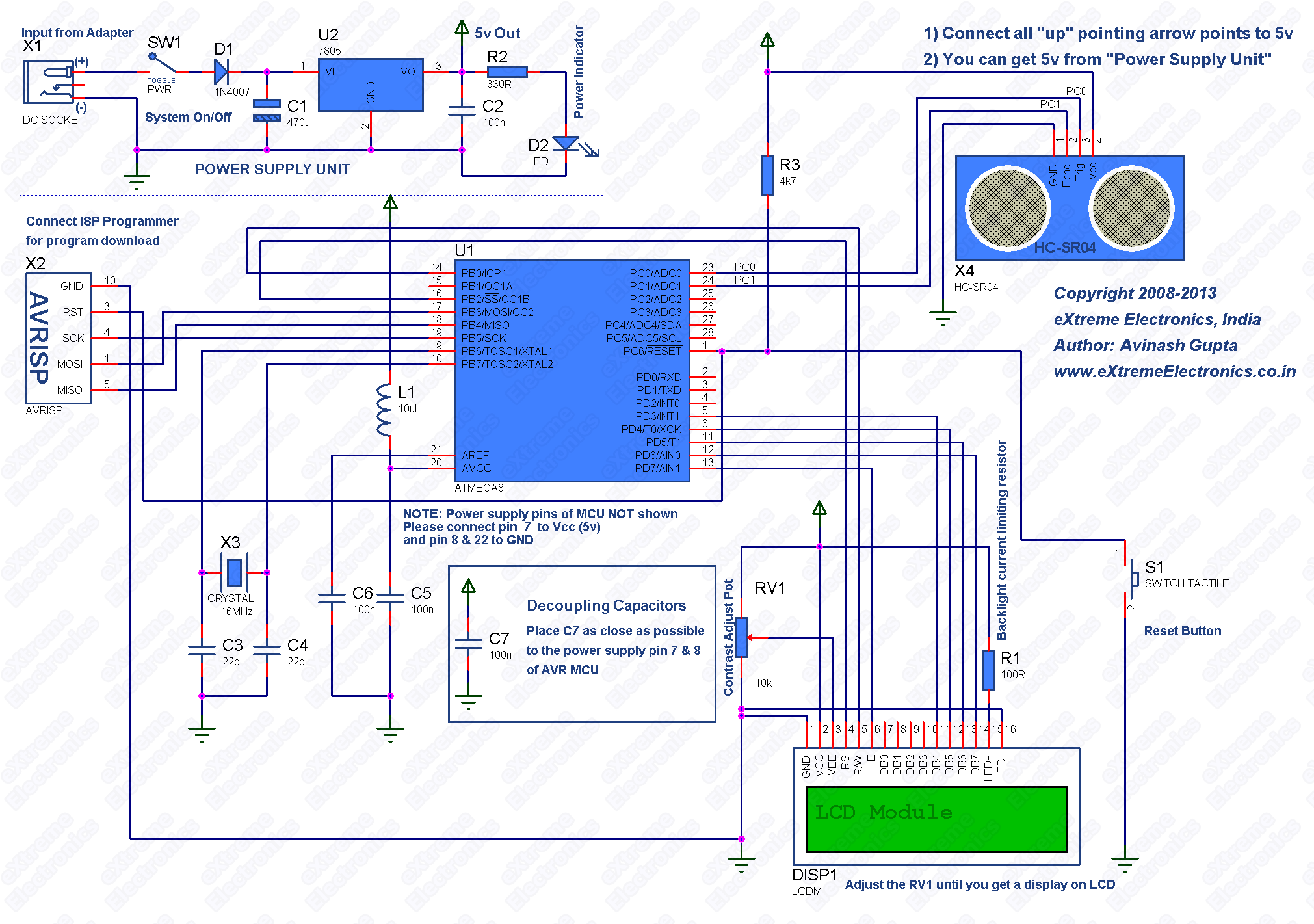

شکل. شماتیک HC-SR04 با ATmega8 واسط

فهرست بخش

شماره S.	ارجاع	ارزش	بخش	تعداد
1	R1	100 اهم	مقاومت 1/4 وات	1
2	R2	330 اهم	مقاومت 1/4 وات	1
3	R3	4.7K اهم	مقاومت 1/4 وات	1
4	C1	470uF	خازن های الکترولیتی 25V	1
5	C2، C5، C6، C7	0.1uF (100nF)	سرامیک نوع دیسک خازن	4
6	C3، C4	22pF	سرامیک نوع دیسک خازن	2
7	D1	1N4007	دیود	1
8	D2	-	فاصله 5mm LED - دور - RED	1
9	U1	ATmega8	ATmega8 MCU	1
10	U2	7805	تنظیم کننده ولتاژ 5V	1
11	L1	10uH	واسطه	1
12	RV1	10K اهم	از پیش تعیین شده (مقاومت متغیر)	1
13	SW1	-	گزینه قطع و وصل	1
14	X1	-	DC سوکت	1
15	X3	16MHz	کریستال	1
16	X4		سنسور HC-SR04	1
17	-	-	28 PIN IC سوکت	1
18	-	-	16 PIN زن اتصال	1
19	-	-	4 PIN زن اتصال	1
20	-	-	16 PIN مرد اتصال	1
21	DISP1	-	ماژول LCD GREEN 16x2 B / L	1
