طراحی تایمر ساده

چراغ عکس تایمر 12V

تایمر مدار

زمان سنج نصب شده بر روی لوح جزیره

تایمر مدار نهایی

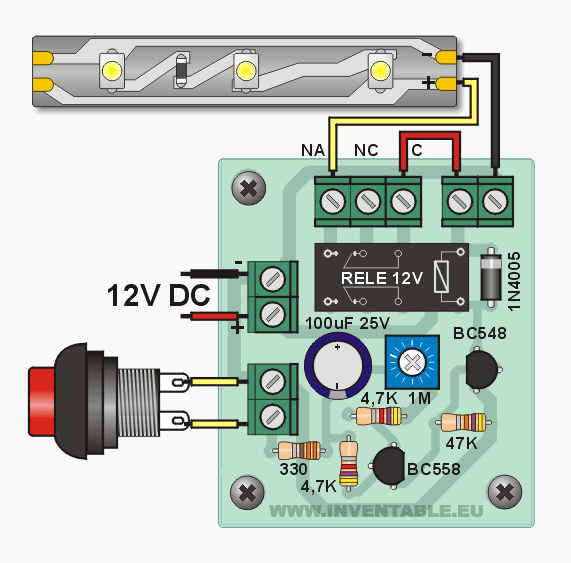

اتصال تایمر به یک نوار از LED

تایمر مدار چاپی

  • 2 مقاومت 1/4W 4.7 K
  • یک مقاومت 330 اهم
  • 1 47K
  • 1 1M صاف کننده
  • یکی خازن الکترولیتی 100uF 25V
  • 1 دیود 1N4005
  • یکی از BC548 ترانزیستور
  • یکی از BC558 ترانزیستور
  • 1 رله 12V دو
  • 3 اتصال با 2 طرفه بلوک های ترمینال
  • 1 اتصال با 3 طرفه بلوک های ترمینال
  • یکی مدار چاپی

عکس از تایمر به پایان رسید

فایل لازم

فایل لازم
